量程10-400mm
一、产品介绍：
WYW1微型拉杆系列线性位移传感器用来在空间受限的情况下进行位置测量。铝制外壳做阳极电泳处理，外观靓丽，耐腐蚀性强 . 由于内部采用导电塑料，产品可以在流畅运行的基础上输出低噪顺滑信号。
传感器和机械输入之间采用万向节连接，所以允许微小的安装角度误差。归因于电阻轨道的线性修刻技术，提供给您的不仅是合乎要求的线性度，而且可以随您所愿的将电阻修刻到您指定的数值，例如 5678 Ω或者 8765 Ω
二、技术参数：
|
可用电性行程 |
10~400mm |
|
电性总行程 |
11~401mm( 可用行程上加 1mm) |
|
机械行程 |
11~401mm( 可用行程上加 1mm) |
|
总长度 |
68~458mm( 可用行程上加 58mm) |
|
直径 |
18*18mm |
|
电阻 |
10~25mm 1K Ω ,50~400mm 5 K Ω |
|
线性度 |
优于 0.1% |
|
工作电压 |
24VDC |
|
输出信号 |
0~5V,0~10V,4 ～ 20mA |
|
工作温度 |
-50℃--+150℃ |
|
振动频率 |
5 ～ 2000HZ |
|
使用速度 |
10m/s max |
|
震动系数 |
20g |
|
冲击系数 |
50g |
|
寿命 |
>100*1000000ycles |
|
防水防尘能力 |
IP65 |
三、接线定义
1 号棕色为电源正极， 2 号黑色为信号线， 3 号蓝色为电源负极

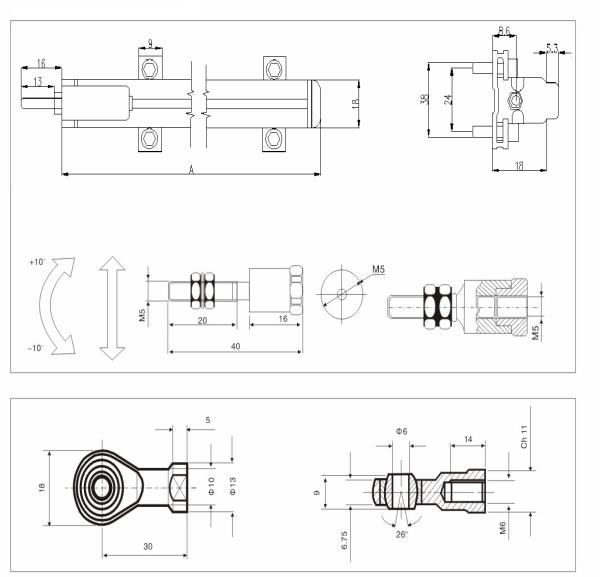

四、机械尺寸图
声明：
以上表中所列数据，是在环境温度 25 ℃，相对湿度 52% ，传感器作为分压器使用时（电刷电流不超过 1 μ A ）的情况下的测试结果。
