一、简介
XJN-1扭矩传感器，适用于静态，非连续旋转的扭矩力值的测量。
二、技术参数
|
额定荷载 |
1～200N.m |
|
综合精度 |
0.1~0.5%F·S |
|
灵敏度 |
1.0～1.5 mV/V |
|
蠕变 |
±0.1～±0.3 %F·S/30min |
|
零点输出 |
±1 %F·S |
|
零点温度影响 |
±0.1～±0.3 %F·S/10℃ |
|
输出温度影响 |
±0.1～±0.3 %F·S/10℃ |
|
工作温度 |
-20℃～+65℃ |
|
输入阻抗 |
750±30 Ω |
|
输出阻抗 |
700±5 Ω |
|
绝缘电阻 |
>5000 MΩ |
|
安全过载 |
150% F·S |
|
供桥电压 |
建议 10VDC |
|
材质 |
合金钢 |
|
传感器接线方式
|
输入+:红 输入-:黑 输出+:绿 输出-:白 |

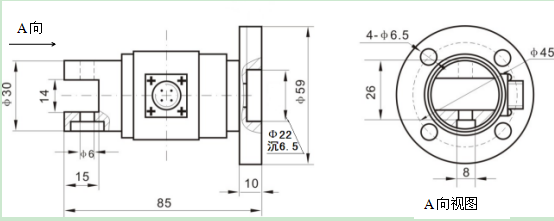

外型图 Appearance Picture 尺寸 Size(mm)
|
|
